• 系统简介

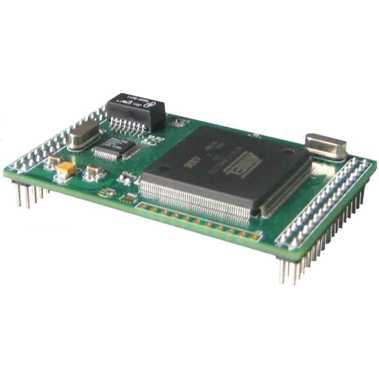

    S2504M TTL串口转以太网通信模块（简称：TTL模块）是北京志信恒远科技有限公司（恒远科技，Zeal Technologies）自主研发的四串口TTL电平转以太网接口模块。S2504M采用32位处理器，结合高效的嵌入式系统，使模块运行更加安全、稳定。

S2504M  TTL模块采用高集成度设计，用户只需在原有设备电路板上做很小的改动，结合S2504M模块就可以使自己的串口工业控制设备立即具备TCP/IP网络互联能力。S2501M TTL模块产品被广泛应用于通信、控制领域，如电力监控、机房监控、PLC、智能电表、煤气表、生物识别装置、读卡机等环境，是连接串口设备及TCP/IP以太网络的桥梁，为串口数据信息提供高效、安全、稳定的数据通道。

S2504M  TTL模块充分考虑了客户投入成本及产出效益等多方面因素，是在S2504基础上的简化设计，使其体积更小，更容易嵌入到用户的硬件设备。

• 功能特点

Ø         采用32位高性能处理器，产品运行稳定

Ø         支持Windows实COM串口驱动程序，为用户应用程序提供完整的串口数据

Ø         提供Unix和Linux TTY驱动

Ø         支持通用Socket操作模式，包括TCP Server/Clint和UDP模式

Ø         无需增加计算机就可通过网络连接两个对等的串口设备

Ø         10/100M自适应以太网接口，可手动设置工作方式

Ø         支持简单网络管理协议SNMP MIB-II

Ø         支持Syslog协议, 为用户提供实时、标准的日志管理信息

Ø         可通过Web/Telnet/Console进行管理和配置，易于操作、维护简单

Ø         可以通过以太网远程对TTL模块进行升级

• 规范与标准

LAN:

以太网:10/100 Mbps，RJ45

保护：内置的1.5 KV电磁保护

串口:

端口类型：TTL电平

TTL信号：TXD, RXD, RTS, CTS, GND

串口通讯参数:

校验位：None, Even, Odd，Mark，Space

数据位：5, 6, 7, 8, 9

停止位：1, 1.5, 2

流控：RTS/CTS, Xon/Xoff

速度：110～460800bps

• 软件特性

协议：ICMP, IP, TCP, UDP, DHCP, Telnet, SNMP, HTTP

工具：支持Windows 2000/XP/2003的驱动管理软件

驱动支持：Windows 2000/XP/2003 Real COM driver, Unix/Linux TTY driver

配置：Web网络浏览器、Telnet、Console控制台

• 电源要求

电源输入：+5V DC输入

功耗：400mA＠5V

• 排针规格

2×32Pin，针脚间距2.54mm

尺寸：72×45mm

• 工作环境

操作温度：-20～70˚C (-4～158˚F)

储藏温度：-40～85˚C (-40～185˚F)

工作湿度：5～95%RH
