系统简介
MT4004/4004D通用型综合业务复用设备，是北京志信恒远使用自主研发的ASIC专用集成电路研制生产的多业务接口的设备，最多可提供4个E1传输接口及交叉连接功能。它完全遵循ITU-T标准，利用透明的2M通道或长距离光缆传输，采用业务插卡式设计，配置灵活方便，直接提供语音、数据、图像等用户接口。
系统插卡式模块可提供丰富的语音、数据业务接口，包括：FXO（环路中继）接口，FXS（用户线）接口、热线电话接口、磁石电话接口、载波接口、2/4线音频接口、EM 2/4线接口、V.35数据接口、RS232/422/485数据接口及10/100M以太网接口等。
系统网管功能强大，基于TCP/IP协议的MTView PCM网管软件可对全网的通信状态进行实时监控。网管功能强大，在任意站点可对全网任意站点实现集中监控、管理。不同级别用户权限不同，具有较高的保密性，安全系数高。
MT4004/4004D设备可广泛应用于联通、移动、电信、网通、铁通、公网，同时适合于公安、电力、军队、金融、政府等专网建设。
产品特点
• 传输接口可采用已有的透明2M或成帧E1接口，也可直接利用长距离光缆传输；
• 最多支持4个2M接口，提供4×2M交叉连接功能，可作为小型局端设备使用；
• 可与多个厂家交换机、PCM单端对接，设备兼容性强，降低组网成本；
• 插卡式模块设计，可根据不同方案进行灵活配置。
• 设备容量大：音频最多提供15/30路，RS232数据最多提供16路，RS422/485数
据最多提供8路，V.35或以太网数据最多提供4路；
• V.35数据接口：接收时钟相位自动调整，适应强干扰环境；
• 以太网接口：10/100M自适应，全双工半双工自适应，地址学习；
• RS232数据接口：可选配标准RS232接口，也可选配具有光电隔离功能的RS232
接口，可带电热插拔，防静电、防雷击；
• RS485数据接口：可配置2线工作模式，也可配置4线工作模式。发送使能自适
应；
• 组网灵活：可组点对点、单链网、双链网、星状网、树状网、网状网等；
• 局、远端盘级兼容、卡级兼容。
• 网管软件可异地监控，界面简洁明了，易于掌握、控制。
• 提供测试功能，包括E1接口、光接口的内环、外环功能，也可提供时隙外环功
能。
模块配置
• 传输接口可选配4×2M接口或选配光纤接口；
• 主板提供2-8路标准3线式异步RS232接口（V.24/V.28）；
• FXO（环路中继）接口，FXS（用户线）接口、热线电话接口、磁石电话接口、
载波接口、2/4线音频接口：每卡2路，可插8卡，最多提供15路。EM 2/4线接
口：每卡1路，可插8卡，最多提供8路。各个音频接口卡可混插，即一台设备
提供多种音频接口。音频接口卡只能插在VFCARD卡位。
• RS232/422/485数据接口：每卡2路，可插4卡，最多提供8路。V.35数据接
口、10/100M以太网接口：每卡1路，可插4卡，最多提供4路。各个数据接口卡
可混插，即一台设备提供多种数据接口。数据接口卡只能插在DTCARD卡位
典型应用

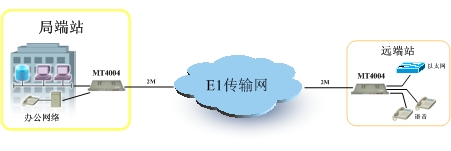

• MT4004点对点组网
方案描述：
在点对点应用环境中，MT4004利用传统SDH/PDH传输网络的E1通道，可以将
语音、数据、图像等综合业务的从远端站点接入到局端站点。MT4000系列PCM设
备通过TDM业务复用原理充分利用了E1通道的2Mbps带宽，同时能够在局端
MT4001上对远端设备进行网管监控。
• MT4004作为小型局端应用
方案描述：
在点对多点组网环境中，如果远端点数量少于4个，而且语音和数据业务相对
较少时，为了节省网络建设成本在局端可以采用MT4004通用型设备，远端配合灵
巧型MT4001设备。方案利用传统SDH/PDH传输网络的E1通道，结合MT4004、
MT4001 PCM设备各自的优势，实现语音、数据、图像等综合业务的接入，同时可
以对局、远端设备进行网管监控。

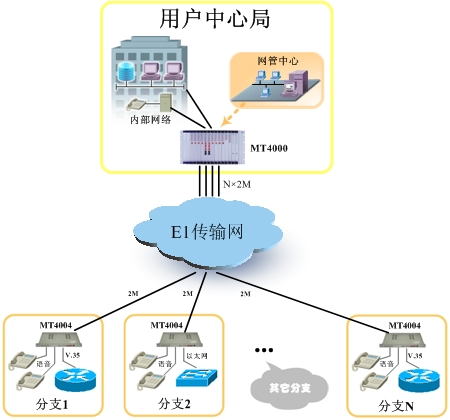

• MT4004与MT4000集中型设备混合组网
方案描述：
当用户分支机构较多，中心局需要接入大量站点或业务时，局端可以选择
MT4000智能型6U机架式PCM设备，在远端选择灵活的MT4004通用型单板PCM设
备，这样能够更为合理的解决用户需求和网络建设成本的问题。方案利用传统
SDH/PDH传输网络的E1通道，实现语音、数据、图像等综合业务的接入，同时可
以在局端监控机房对全网PCM设备进行网络管理。
• 应用范围
1、大客户综合业务接入。
2、语音、数据、视频三网融合网络建设。
3、DDN网络延伸。
4、广泛应用于联通、移动、电信、网通、铁通等电信运营商，以及公安、税
务、电力、军队、金融、政府等专用网络建设。
|
