系统简介
MT4001灵巧型综合业务复用设备，是北京志信恒远使用专用ASIC集成电路自主研发、生产的多业务复用的设备。它完全遵循ITU-T标准，利用透明的2M通道或长距离光缆传输，采用业务插卡式设计，配置灵活方便，直接提供语音、数据、图像等用户接口。
系统插卡式模块可提供丰富的语音、数据业务接口，包括：FXO（环路中继）接口，FXS（用户线）接口、热线电话接口、磁石电话接口、载波接口、2/4线音频接口、EM 2/4线接口、V.35数据接口、RS232/422/485数据接口及10/100M以太网接口等。
系统网管功能强大，基于TCP/IP协议的MTView网管软件可对全网的通信状态进行实时监控。网管功能强大，在局端可对全网任意站点实现集中监控、管理。不同级别用户权限不同，具有较高的保密性，安全系数高。
MT4001设备可广泛应用于联通、移动、电信、网通、铁通、公网，同时适合于公安、电力、军队、金融、政府等专网建设。
产品特点
• 传输接口可采用已有的透明2M或成帧E1接口，也可直接利用长距离光缆传输；
• 最多支持1个2M接口或光接口，普遍作为远端设备使用；
• 可与多个厂家交换机、PCM单端对接，设备兼容性强，降低组网成本；
• 插卡式模块设计，可根据不同方案进行灵活配置。
• 设备配置灵活：音频最多提供8路，RS232数据最多提供7路，RS422/485数
据最多提供4路，V.35或以太网数据最多提供2路；
• V.35数据接口：接收时钟相位自动调整，适应强干扰环境；
• 以太网接口：10/100M自适应，全双工半双工自适应，地址学习；
• RS232数据接口：可选配标准RS232接口，也可选配具有光电隔离功能的RS232
接口，可带电热插拔，防静电、防雷击；
• RS485数据接口：可配置2线工作模式，也可配置4线工作模式。发送使能自适
应；
• 组网灵活：可组点对点、单链网、双链网、星状网、树状网、网状网等；
• 局、远端盘级兼容、卡级兼容。
• 网管软件可异地监控，界面简洁明了，易于掌握、控制。
• 提供测试功能，包括E1接口、光接口的内环、外环功能，也可提供时隙外环功
能。
模块配置
• 传输接口可选配2M接口或选配光线接口。
• 主板提供3路标准3线式异步RS232接口（V.24/V.28）。
• （环路中继）接口，FXS（用户线）接口、热线电话接口、磁石电话接口、载
波接口、2/4线音频接口：每卡2路，可插4卡，最多提供8路。EM 2/4线接口：
每卡1路，可插4卡，最多提供4路。各个音频接口卡可混插，一台设备提供多
种音频接口。
注：音频接口卡只能插在VFCARD卡位。
• RS232/422/485数据接口：每卡2路，可插2卡，最多提供4路。V.35数据接
口、10/100M以太网接口：每卡1路，可插2卡，最多提供2路。各个数据接口卡
可混插，即一台设备提供多种数据接口。
注：数据接口卡只能插在DTCARD卡位。
典型应用

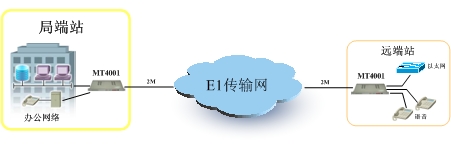

• MT4001点对点组网
方案描述：
在点对点应用环境中，MT4001利用传统SDH/PDH传输网络的E1通道，可以将
语音、数据、图像等综合业务的从远端站点接入到局端站点。MT4000系列PCM设
备通过TDM业务复用原理充分利用了E1通道的2Mbps带宽，同时能够在局端
MT4001上对远端设备进行网管监控。

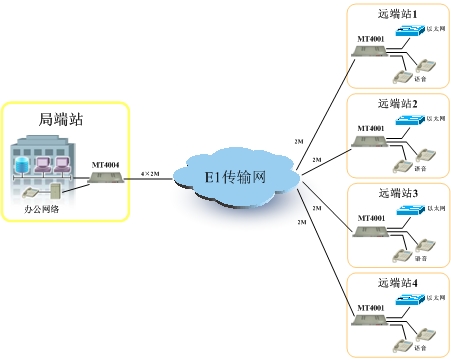

• MT4001与MT4004组网应用
方案描述：
在点对多点组网环境中，如果远端点数量少于4个，而且语音和数据业务相对
较少时，为了节省网络建设成本在局端可以采用MT4004通用型设备，远端配合灵
巧型MT4001设备。方案利用传统SDH/PDH传输网络的E1通道，结合MT4004、
MT4001 PCM设备各自的优势，实现语音、数据、图像等综合业务的接入，同时可
以对局、远端设备进行网管监控。

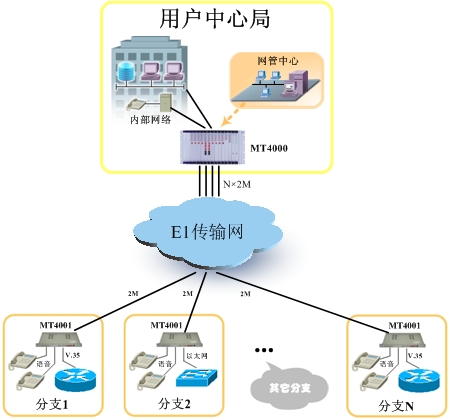

• MT4001与MT4000集中型设备混合组网
方案描述：
当用户分支机构较多，中心局需要接入大量站点或业务时，局端可以选择
MT4000智能型6U机架式PCM设备，在远端选择灵活的MT4001单板型PCM设备，这
样能够更为合理的解决用户需求和网络建设成本的问题。方案利用传统的
SDH/PDH传输网络的E1通道，实现语音、数据、图像等综合业务的接入，同时可
以在局端监控机房对全网PCM设备进行网络管理。
• 应用范围
1、大客户综合业务接入。
2、语音、数据、视频三网融合网络建设。
3、DDN网络延伸。
4、广泛应用于联通、移动、电信、网通、铁通等电信运营商，以及公安、税
务、电力、军队、金融、政府等专用网络建设。
|
